Parti di disegno profondi: basi, materiali, processi e attrezzature

Il ruolo di Pagni di disegno profondi Nella produzione moderna

Pagni di disegno profondi svolgere un ruolo cruciale in una vasta gamma di moderni settori manifatturieri, tra cui automobili, aerospaziali, dispositivi medici e elettronica di consumo. Il processo di disegno profondo consente ai produttori di produrre componenti in metallo complessi e senza soluzione di continuità con alta precisione dimensionale e un'eccellente qualità della superficie. Questo metodo è particolarmente apprezzato per la sua capacità di formare parti leggere ma forti, il che aiuta a ridurre il peso complessivo del prodotto senza compromettere la durata.

Uno dei vantaggi chiave del disegno profondo è la capacità di produrre parti ad alto volume con qualità costante. Supporta anche vari metalli, rendendolo versatile per diversi requisiti di prestazione. Di seguito è riportato un confronto tra materiali comunemente usati per Pagni di disegno profondi :

Tipo di materiale	Resistenza alla trazione (MPA)	Duttilità (%)	Resistenza alla corrosione	Applicazioni tipiche
Acciaio inossidabile	500–1000	40–60	Eccellente	Contenitori alimentari, strumenti medici
Alluminio	90–400	20–45	Bene	Pannelli del corpo automobilistico, parti aerospaziali
Rame	200–400	30–50	Molto bene	Componenti elettrici, scambiatori di calore
Ottone	250–550	30–50	Bene	Raccordi idraulici, oggetti decorativi
Acciaio a basso contenuto di carbonio	270–450	25–45	Moderare	Alloggi industriali, parti meccaniche

Capire le basi di Pagni di disegno profondi

Pagni di disegno profondi sono componenti metallici formati tirando un foglio piatto di materiale in una matrice usando una forza meccanica, creando forme senza soluzione di continuità e spesso complesse senza taglio o saldatura. Questo processo è ampiamente utilizzato per produrre tazze, alloggiamenti, recinti e altre forme cilindriche o simili a scatole. Il vantaggio chiave sta nel raggiungere dimensioni precise e superfici lisce mantenendo l'integrità strutturale del materiale.

Nel disegno profondo, diversi parametri influenzano direttamente la qualità e il costo della produzione:

Parametro	Gamma tipica	Impatto su parti di disegni profondi
Rapporto di disegno (diametro vuoto / diametro del punzone)	1.5 - 2.2	Rapporti più alti consentono forme più profonde ma aumentano il rischio di lacerare
Blank Holder Force (BHF)	10-30% della forza del pugno	Impedisce le rughe durante la formazione
Spessore del foglio	0,2–3,0 mm	Fogli più spessi resistono alla lacerazione ma richiedono più forza di formazione
Velocità di pugno	50–200 mm/s	Velocità più elevate possono migliorare l'efficienza ma possono causare calore e difetti
Tipo di lubrificazione	A base di olio / acqua	Riduce l'attrito, influisce sulla finitura superficiale e sulla durata dello strumento

Selezione dei materiali per Pagni di disegno profondi

Scegliere il materiale giusto è fondamentale per garantire Pagni di disegno profondi soddisfare le prestazioni, i costi e i requisiti di produzione. Il materiale ideale deve combinare una duttilità sufficiente per la formazione, un'adeguata resistenza per l'uso finale e la resistenza a difetti come il cracking o le rughe durante il processo di disegno. Diversi settori richiedono diversi equilibri di queste proprietà: i produttori automotivi possono concentrarsi su metalli leggeri, mentre le applicazioni industriali possono dare la priorità alla durata e alla resistenza all'usura.

Quando si seleziona materiali per Pagni di disegno profondi , Ingegneri in genere valutano quanto segue:

Tipo di materiale	Resistenza alla trazione (MPA)	Allungamento a pausa (%)	Resistenza alla corrosione	Punteggio di formabilità*
Acciaio inossidabile	500–1000	40–60	Eccellente	Medio
Alluminio	90–400	20–45	Bene	Alto
Rame	200–400	30–50	Molto bene	Alto
Ottone	250–550	30–50	Bene	Medio
Acciaio a basso contenuto di carbonio	270–450	25–45	Moderare	Alto

*La valutazione della formabilità è un indicatore relativo basato sulla duttilità e sul comportamento del mandato di lavoro.

Processi di produzione e attrezzature per Pagni di disegno profondi

La produzione di Pagni di disegno profondi Prevede una serie di fasi di formazione precise, supportate da macchinari specializzati e sistemi di controllo di qualità. Il processo inizia in genere con la preparazione vuota, seguito da una o più fasi di disegno per ottenere la forma e la profondità desiderate. La progettazione degli strumenti è un fattore critico, in quanto influenza direttamente l'accuratezza, la finitura superficiale e la durata delle parti.

Suzhou Heaten è un fornitore professionale per la progettazione e la fabbricazione di stampi in metallo e il produttore di parti di precisione, dotato di strutture avanzate di produzione e test per soddisfare diverse esigenze di disegno profondo. La loro capacità di produzione include:

Categoria dell'attrezzatura	Specifiche / intervallo	Quantità	Applicazione in parti di disegni profondi
Stamping Attrezzatura di elaborazione di precisione	110T - 1000t Punch Press	32 set	Formazione di metallo ad alta precisione per piccole a grandi parti
Attrezzature di produzione di muffe	Taglio del filo, centro di lavorazione, mulino d'acqua, macinazione di precisione	20 set	Fabbricazione e manutenzione degli utensili per il disegno profondo
Attrezzatura di ispezione e test	Sistemi di test dimensionali, superficiali e materiali	Multiplo	Verifica di qualità per precisione dimensionale e prevenzione dei difetti

Flusso di processo tipico per Pagni di disegno profondi

Blanking - Tagliare lamiera grezza alle dimensioni richieste
Primo stadio di disegno - Formazione di forma iniziale sotto pressione controllata
Ridisegna / fasi secondarie - Raggiungere geometrie più profonde o più complesse
Tagliate e piercing - Rimozione del materiale in eccesso e creazione di buchi se necessario
Finitura superficiale - Migliorare la resistenza alla corrosione e l'aspetto
Ispezione e test - Garantire la conformità con gli standard IATF16949, ISO9001 e ISO14001

Con una combinazione di presse ad alta tonnellaggio, attrezzature di produzione di stampi di precisione e rigorose procedure di ispezione, Suzhou Heaten è in grado di produrre Pagni di disegno profondi con qualità costante, tolleranze strette e eccellente integrità strutturale. Questo approccio di produzione integrato garantisce che ogni parte soddisfi sia le prestazioni funzionali che i requisiti di certificazione del settore.

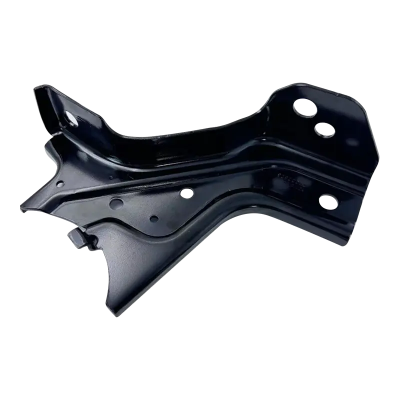

Aggancio ad angolo interno Staffa inferiore in lamiera rinforzata
